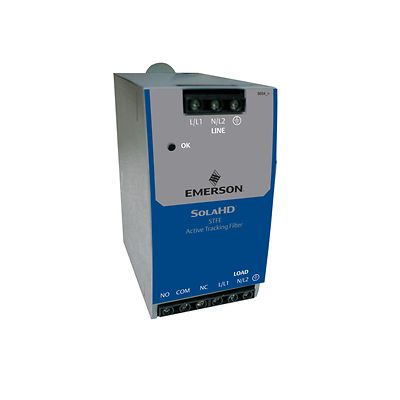

サージ保安器搭載 SolaHD™ STFE Elite シリーズアクティブトラッキングフィルタ

お求め先
図面を見る

製品概要

STFE Elite シリーズは、アクティブトラッキング技術とサージ保安器を組み合わせて、あらゆる電圧過渡およびサージを保護します。 これらの DIN レールマウントデバイスは、AC 電源入力を継続的に追跡し、高電圧の過渡現象や高周波ノイズから機器を保護します。 これらは、幅広い定格電流の配線で接続された単相ユニットとして提供されており、何年にもわたって無故障運転が可能な設計になっています。

機能

  • cRUus、CE、RoHS
  • 直列接続したDINレールマウントフィルタ 耐久性のある金属製マウントクリップ
  • UL認証サージ電流容量：45,000アンペア
  • 全モード（L-N、L-G、およびN-G）での過渡保護
  • 最大20アンペアの単相アプリケーション
  • 動作温度:-40°C～50°C
  • ねじ端子接続部：信頼性の高い便利なねじ留め接続；10-16 AWGワイヤ適合；IP20仕様に準拠した保護等級
  • LED状態表示
  • フォームC接点により遠隔監視

仕様

単相 120 および 240 Vac モデルのアンペア数
3.0、5.0、10.0、20.0
ピークサージ電流能力：1 相あたり
30,000 アンペア
ピークサージ電流能力：電圧線と中性線間
20,000 アンペア
ピークサージ電流能力：電圧線と接地線間
10,000 アンペア
ピークサージ電流能力：中性線と接地線間
10,000 アンペア
負荷サージ電流定格：10m 秒
5 x 公称
負荷サージ電流定格：1 秒
3 x 公称
負荷サージ電流定格：10 秒
2 x 公称
周波数応答：ノーマル（F-R）100 kHz〜50 MHz
最大 90 dB
周波数応答：コモン（F-R）5 kHz〜50 MHz
最大 60 dB
一時的低下、主なカテゴリ、A Ringwave
ピーク電圧 60 V 以下
一時的低下、主なカテゴリ、B Ringwave
ピーク電圧 50 V 以下 UL 1449
動作温度
全負荷で -40°C～50°C
ヘルツ
47～63 Hz
