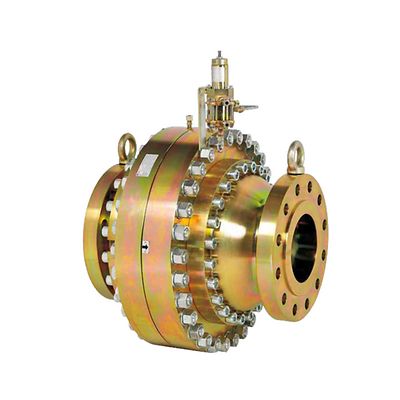

Tartarini-P-FL

Tartarini™ FL シリーズ減圧レギュレータ

お問い合わせ
ビデオを視聴する
注文状況の確認
図面を見る
アニメーションを見る

製品概要

FL シリーズのレギュレータは、高圧トランスミッション/シティゲート、大容量配電システム、発電プラントなどへの供給用に設計された正確なパイロット式の圧力バランス型ソフトシート式レギュレータです。FL シリーズは、滑らかで静かな動作、タイトな遮断、長寿命を提供します。FL シリーズは、オプションで新しいタイプ SRII サイレンサと共に使用したり、タイプ SRS と共に使用したりすることも可能で、極限の使用条件に適しています。

CAD 図面とモデル: ここをクリック

機能

  • 大気ブリードは絶対にありません - 下流のシステムに 100％ のガスをブリードするパイロット操作の制御システムを使用して、迷惑で無駄の多いブリードガスを大気に排除します。
  • 静かな操作 - 最大 25dBa でノイズを低減する複数のノイズ減衰オプションが利用可能です。
  • 大容量 - 非常に効率的な軸流設計により、非常に大きい容量が得られます。
  • 汎用性 - 最大 1480 psig / 102 bar の入口圧力を備えた天然ガス送配電システム、発電所、モニタ、酸性ガスなどの幅広いアプリケーションに最適です。
  • 過酷なサービス用途でも長寿命 - 金属プラグの設計はソフトシートから粒子や破片をそらすので、優れた粒子侵食抵抗をもたらし、耐用年数を延長します。
  • 簡単なインラインメンテナンス - オプションの出口フランジスペーサを使用して、ディスクホルダなどのトリム部品をパイプラインから本体を取り外さずに検査、清掃、交換することができます。
  • タイト遮断 - 非常に細い金属プラグとソフトシートを使用すると、デッドエンドシステムなど確実な遮断が必要な用途で、バブルタイト遮断が実現します。
  • フル・プレッシャー・レーティング - 1480 psig / 100 bar の等しい出入口圧力定格。これにより、簡単な選択が可能で、特別な起動やシャットダウン手順が不要になります。

仕様

利用可能な構成
北米
  FL: レギュレータまたはモニタ
アジア太平洋、欧州、中東およびアフリカ
  FL & FL-BP: レギュレータまたはモニタ
  MFL & MFL-BP: レギュレータ + モニタ
  BFL & BFL-BP: レギュレータ + 遮断
  すべてのバージョンにサイレンサを装備できます
本体サイズ
FL シリーズ: DN 25、40、50、65、80、100、150*、200**、250** / NPS 1、1-1/2、2、2-1/2、3、4、6*、8**、10**
  *タイプ MFL および BFL の設定では使用できません
  **BP バージョン、MFL および BFL の設定では使用できません
端部接続スタイル
北米ASME CL300およびCL600 RFアジア太平洋、欧州、中東およびアフリカPN 16、PN 16 EN PN 25、CL150、CL300およびCL600
入口圧力範囲
北米フランジ定格 CL300、CL600
  入口圧力範囲: 30～1480 psig
欧州、アジア太平洋、中東アフリカフランジ定格 PN16、PN25、CL150
  入口圧力範囲: 0.2～25 bar
欧州、アジア太平洋、中東およびアフリカフランジ定格 CL300、CL600
  入口圧力範囲: 1～100 bar
出口圧力範囲
北米フランジ定格 CL300、CL600
  14.5～1160 psig/1～80 bar
欧州、アジア太平洋、中東およびアフリカフランジ定格 PN16、PN 25、CL150
  0.01～8 bar/0.15～116 psig
欧州、アジア太平洋、中東およびアフリカフランジ定格 CL300、CL600
  0.5～80 bar/7.3～1160 psig
最小動作差圧
北米フランジ定格 CL300、CL6007.3 psig / 0.5 bar アジア太平洋、欧州、中東、アフリカフランジ定格 PN 16、PN 25、CL1500.2 bar/ 2.9 psig フランジ定格 CL300、CL6000.5 bar / 7.3 psig
温度性能
標準バージョン動作中: -10～60°C / 14～140° 流量温度バージョン動作中: -20～60°C / -4～140°F
水素構成
遮断性能と材質適合性を分析する広範囲な高圧水素試験を通じて、水素サービスに対する FL の有効性が検証されました。評価および試験に関する追加情報は、「水素と天然ガスの混合: 考慮すべき技術要素」を参照してください。
