Tescom-P-26-2000

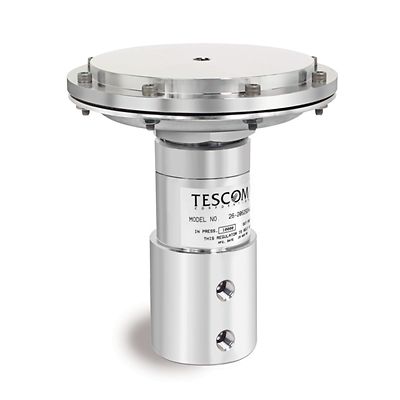

TESCOM™ 26-2000 シリーズ通気圧力レギュレータ

製品概要

26-2000 シリーズは、高圧力・低流量ピストン感知式レギュレータで、ロードタイプはドーム、スプリング、エアから選択できます。このレギュレータには、分離型キャプチャーベントが標準装備されており、入口圧力定格は 413~1034 bar / 6000~15,000 psig です。R&D ラボ、圧力充填、校正テスト、バーストテスター、コンポーネントテスト、高圧油圧または空気圧用途での使用に理想的です。

圧力定格
最大入口圧力と最大出口圧力:製品番号セレクタを参照
材質
本体:316 ステンレス鋼または真ちゅう
シート、ベント、メインバルブ、O リング:部品番号セレクタを参照してください
バックアップリング:Teflon®
フィルタ
  26-201XX-XX: 青銅
  26-202XX-XX: 300 シリーズステンレス鋼
残存部品
316 ステンレス鋼および 17-4 ステンレス鋼
動作温度
-26℃~73℃ (-15°F~165°F)
ポートのサイズとタイプ
1/4"、3/8"、1/2"
SAFE、NPTF、MS33649、高圧/アミンコ、中圧/スリム
ベントポート:1/4 " SAE、1/4" NPTF、1/4" MS33649
流量係数
Cv = 0.02、0.06、0.12、または 0.30
負荷タイプ
スプリング、ドーム、エアー
重量 (概算)
2.5 kg (5.5 lbs)
追加情報
カスタム修正またはシステムソリューション一式については、最寄りの営業所にお問い合わせください。

機能

  • 分離型キャプチャーベントが標準仕様
  • 3 種類の標準ロード方式 - スプリング、ドーム、エア
  • ソフトメタルフラムシートを使用可能
  • 標準 40 ミクロン内部フィルター(ソフトシートモデル)により耐用年数が延長
  • Cv が 0.30 の高流量バージョンを選択可能
  • TESCOM ER5000 電空コントローラーで使用する場合に最適
