Tescom-P-AGSF

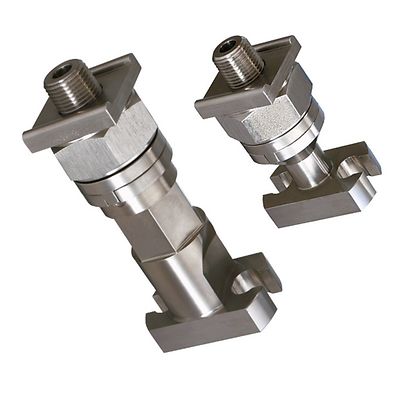

TESCOM™ Anderson Greenwood 計装シリーズ AGSF 安定化フットボル/コネクタ

製品概要

AGSF 安定化フット/コネクタは、直接取り付けられた差圧測定設備のオリフィス継手またはフランジとマニホールド間の接続として使用されます。

材質
CS、316 SS
サイズ
短体と長体
標準
100 mm(4-in.)
(オプション)
5.6 インチ(142 mm)
圧力(最大)
6000 psig(414 barg)標準

機能

  • すばやく、簡単に、片手で取り付けられます。
  • フットプリントが大きいと、NPT スレッドのラジアル応力負荷が軽減されます。
  • 穴あけされたボルト穴は、21/8 ~ 21/4 インチ(53 ~ 56 mm)のボルト間隔に適合します。
  • 機器とオリフィス金具との間に非導電性のバリアを提供する誘電体シールドがあります。
  • 垂直および水平マウント構成のためのユニバーサルデザイン。
  • 追加のクリアランス要件のために標準的な 4 インチ長さ(100 mm)または延長された 5.6 インチ長さ(142 mm)で利用できます。
  • 酸素または塩素洗浄が可能です。
  • ステンレスまたは炭素鋼構造。
  • 高温グラファイト・フランジ・ガスケットがあります。
  • 特殊工具は不要です。
