  • TESCOM™ DH16 シリーズレギュレータ窒素ガス
Tescom-P-DH16

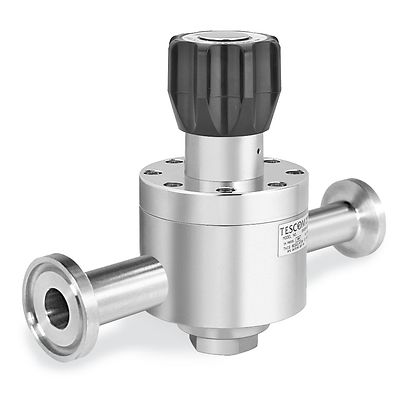

TESCOM™ DH16 シリーズレギュレータ窒素ガス

注文状況の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

DH-16 低圧高流量レギュレータは、5 ～ 200 SCFM / 141-5663 SLPM の流量用途向けに設計されています。その Gylon® ダイアフラムがガスの純度と完全性を保証します。溶接衛生、チューブ、または VCR® 接続が標準です。空気または窒素用の窒素パージまたは設備ツールや装置での使用に最適です。

仕様

圧力定格
最大注入口圧力: 300 psig / 20.7 bar
出口圧力レンジ: 0 ～
20、50、100、150、250 または 300（ドームロード式のみ）psig
1.4、3.4、6.9、10.3、17.2 または 20.7 bar
本体、ボンネット、バックキャップ
316 ステンレス鋼
ダイアフラム
エチレン、プロピレン、Gylon®
シート材質
通気孔: CTFE、Vespel®
メインバルブ: Buna-N 90、エチレン、プロピレン 80、Chemraz 75®、Viton®
O リング
Buna-N、エチレン、プロピレン、Chemraz®、Viton®
残存部品
300 シリーズステンレス鋼、Nitronic 60
動作温度
-20°F ～ 165°F / -29°C ～ 74°C
ポートのサイズとタイプ
1/2、3/4、1、1 1/2
FVCR、MVCR、チューブ
1/4 NPTF、HPIC（ゲージのみ）

1/2 ポート制限レギュレータ Cv ～ 2.0
3/4 ポート制限レギュレータ Cv ～ 3.0
流量係数
Cv = 5.0
負荷タイプ
スプリング、ドーム
重量
15 lbs / 6.8 kg
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの営業所にお問い合わせください。

機能

  • Cv = 5.0 流量容量
  • Gylon® ダイアフラム
  • 低ドループ、高流量
  • 5 つの出口圧力レンジ
  • 最大 250 psig / 17.2 bar（ドームロード式の場合は 300 psig / 20.7 bar）までの圧力を正確に調整
