Tescom-P-H1-STD

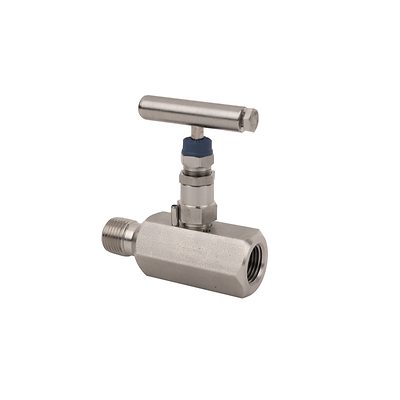

TESCOM™ Anderson Greenwood 計装 H1 ハンドバルブ(標準)

製品概要

システムの信頼性を最大限に高めるように設計されたこれらのバルブは、316 SSまたはCSで、さまざまな端部接続、シート材料、ステムパッキングを使用して、信頼性の高いバブルタイトなサービスを実現します。

材質
CS、316 SS Monel®、Hastelloy®
シート
ソフト
接続
1/4インチ、1/2インチ NPT
圧力(最大)
10000 psig (689 barg)
温度(最小/最大)
-70°F ~ 1000°F (-57°C ~ 538°C)

機能

  • ソフトシート交換式バルブは、気泡が頻繁に遮断されて汚れた状態で動作します。
  • ねじの下のパッキンは、潤滑剤の流出、ねじの腐食、プロセスの汚染を防ぎ、かじりをなくします。
  • 簡単に調節可能な PTFE パッキンは、交換のダウンタイムを減少させ、バルブ寿命を延長します。
  • ダストカバーは潤滑剤の汚染からステムを保護します。
  • 安全な後部­シートは、ステムの噴出や偶発的な外れを防ぎ、完全に開いた状態で、金属と金属の二次ステムシールを提供します。
  • ENC メッキが施された 316 SS ステムは、ステムスレッドのかじりまたは凍結を防止します。CS バルブは、かじりを防止するために、「硬いから軟らかい」接触のために 303 SS ステムを使用しています。
  • 転造されたステムとボンネットのねじは、強度を高めます。
  • パッキン部分のミラーステム仕上げにより、スムーズな操作が可能となり、パッキンの寿命が延びます。
  • ストレートスルー流路とは、高い流量能力、双方向性の流れおよびロッド機能を意味します。
  • 金属対金属、ボンネット対ボディ・シールを一定の圧縮状態で保ち、ボンネットのねじの腐食を防ぎ、引っ張り破損の可能性を排除します。
