Tescom-P-HV-3500

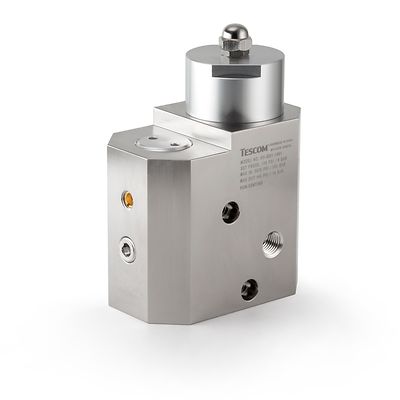

TESCOM™ HV-3500 シリーズ水素オンボードレギュレータ

製品概要

TESCOM HV-3500 シリーズ二段式減圧レギュレータは、信頼性の高い低メンテナンスの圧力制御ソリューションです。この EC79 試験済みのソリューションは、産業用および商業用のミディアムからライトデューティーの水素燃料電池車に搭載して使用するために特別設計され、メーカーが燃料効率を最大化し、道路上で車両をより長距離を走行させるために使用できます。また、HV-3500 は、すべての動作条件の全範囲で安定した圧力と連続流量を提供します。最大 35.0 MPa の公称入口圧力に適し、3.2 g H2/秒を超える流量に達することができます。

公称入口サービス圧力
35.0 MPa / 350 Bar / 5076 psi
最大入口サービス圧力
43.8 MPa / 438 Bar / 6345 psi
最小入口圧力
290 psi / 2.0 MPa / 20.0 Bar
*この最小圧力を下回る圧力で動作すると、最大流量が制限される場合があります
設計耐圧
公称入口サービス圧力の 150%
圧力定格
ANSI/ASME B31.3条件に準拠
リーク
バブルタイト
動作温度
–40 °F ~ 185 °F (–40 °C ~ 85 °C)
流量係数
Cv 0.17
元圧変動に対する制御圧力変化特性
0.05 入口圧力の変化100 psi / 6.9 barごとに3.4 mbar/ psi
フィルタ
10 μm
*10 μm フィルタは初期システムアセンブリ保護用です。本製品は、微粒子を含めない水素を使用するように設計されています。システムは、汚染から保護するためにレギュレータの前に適切なろ過で設計される必要があります。
316 SST
ボディ
アルミニウム 6061-T6 無電解ニッケルメッキ付き
シート
ポリイミド (Vespel® SP1)
O リング
ニトリル (ブナ N)
メインバルブ
316 SST
バルブスプリング
316 SST
1段目と2段目のスプリング
17-7 SST
ピストン
316 SST
センサ
アルミニウム 6061-T6
残りの部品
300 シリーズ SST、アルミニウム 6061-T6、ポリイミド (Vespel® SP1)
洗浄
CGA 4.1およびASTM G93
重量
3.5 lbs (1.6 kg)

機能

  • 燃料電池に一貫した圧力と継続的な水素燃料供給を提供し、下流の過圧リスクを低減するデュアルステージおよびアクティブシール設計
  • 優れた遮断性能
  • 耐腐食性、ニッケルメッキアルミニウムボディ
  • 車両の全範囲の運転条件とさまざまなシステム圧力設定に適した1つの設計
  • コンパクトおよび軽量の構成
  • 特別に設計された形状と標準の取り付け穴で設置が容易
  • センサと圧力逃し弁を統合する標準ポート
  • 各国での修理・サポート
