Tescom-P-PH3200

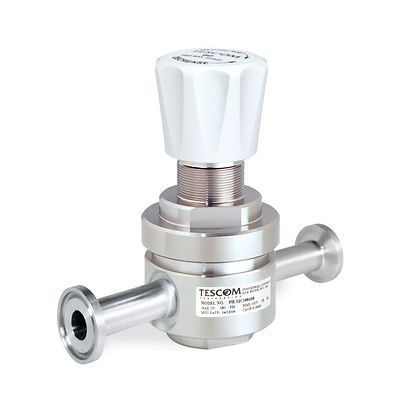

TESCOM™ PH3200 シングルステージガスレギュレータ

製品概要

PH-3200 シリーズは、当社 Pharmpure 製品ラインの一部です。この高純度、高流量シングルステージレギュレータは、コンパクトでUSPクラスVIそしてBPEコンプライアント設計で特殊な腐食性、自然発火性の用途に適しています。このレギュレータは 5-50 SCFM / 1142-1416 SLPM のガス流量を提供します。拡散抵抗メタル・ダイヤフラム・シーリングなので、ガス純度と完全性を保証できます。ガスの散布、クリーンな蒸気による衛生化、パネルの搬送などの使用に最適です。

圧力定格
最大入口圧力: 500 psig / 34.5 bar
出口圧力レンジ: 0-25、0-50、0-100、0-150 psig / 0-1.7、0-3.4、0-6.9、0-10.3 bar
材質
本体: 316L ステンレス鋼
シート: Teflon®、PEEK-OPTIMA® または PEEK-Classix®
Oリング: エチレンプロピレン
シート固定具: Nitronic 60
ダイアフラム、残りの部品
316 ステンレス鋼
動作温度(媒体のみ)
Teflon® シート: ‐40~74℃ / -40°F~165°F
PEEK-OPTIMA® または PEEK-Classix® シート: -40°C~204°C / -40°F~400°F
ポートサイズとタイプ
入口/出口ポート種類: 衛生チューブ
入口/出口ポートサイズ: 1/2、3/4
流量係数
Cv = 1.8、1.0
負荷タイプ
スプリング
重量 (概算)
1.6 kg (3.5 lb)
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。

機能

  • 316L ステンレス鋼バーストックレギュレータ本体設計
  • FDA/USP コンプライアンス設定が可能です
  • コンプライアンスのクリーンサービス認定が入手可能: 実際の材料認定、溶接記録、仕様書を含みます
  • 0.38または0.81ミクロン(15または32 Ra マイクロインチ)の本体表面仕上げが標準装備
  • 精密圧力制御
  • ゲージポート利用可
  • ASME BPE 2009準拠設計
