  • TESCOM™ SG1 シングルステージレギュレータ

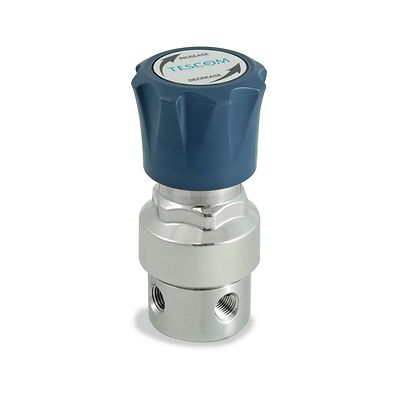

Tescom-P-SG1

TESCOM™ SG1 シングルステージレギュレータ

注文状況の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

SG1 シリーズは、流量が 10 SCFM / 283 SLPM 未満の特殊ガスおよび工業用ガス向けのコンパクトかつ軽量の高純度シングルステージレギュレータです。感度が高く、耐用年数の長いメタルダイアフラムが、ガスの純度と完全性を保証します。医療、製薬、飲食、その他の高純度用途に使用する実験室やユースポイントのガス供給装置に好適です。このレギュレータは、プロセスアナライザガス、金属製作・特殊媒体および工業用ガスシリンダにも利用できます。

仕様

最大入口圧力
Cv = 0.06: 4500 psig / 310 bar
Cv = 0.2: 3000 psig / 207 bar
出口圧力範囲
15, 25, 50, 125, 250 psig
103, 172, 345, 862, 1724 kPa
1.0, 1.7, 3.4, 8.6, 17.2 bar
本体材質
316Lステンレス鋼、ニッケルめっき真ちゅう
シート材質
PCTFE, ポリミド*
*ASTM D 6456-99 タイプ II クラス1M に準拠 (Meldin® 7021 または Vespel® SP-21)
シール
Teflon®またはBuna-N
ダイヤフラム
316ステンレス鋼またはネオプレン
フィルタ
10ミクロン(公称)焼結青銅
10ミクロン(公称)焼結316ステンレス鋼
残りの部品
真ちゅう、300シリーズ・ステンレス鋼
ポートサイズとタイプ
出入口: 1/4" NPTF
アクセサリ: 1/4" NPTF
動作温度
PCTFEシート: -40°C ～ 60°C / -40°F ～ 140°F
ポリイミド*シート: -40°C ～ 121°C / -40°F ～ 250°F
流量係数
Cv = 0.06、0.2
負荷タイプ
スプリングのみ
重量
1.1 kg (2.4 lbs)
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。

機能

  • カートリッジバルブに搭載された10ミクロンフィルタが、レギュレータシートを保護し、保守点検を簡略化
  • オプションのネオプレンダイヤフラムの優れた感度により、高精度の圧力制御を実現
