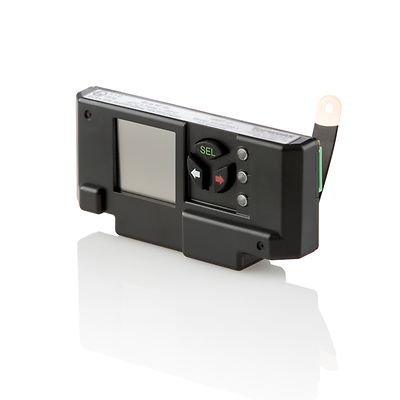

TopWorx™ HART 7 通信プロトコル

お問い合わせ
エキスパートに相談する

製品概要

新しい TopWorx™ HART 7 プロトコルにより、自動オン/オフバルブパッケージの重要な動作データと診断機能情報にアクセスできます 。TopWorx の強力で使いやすい HART 7 ソリューションには 、インテリジェント機能と堅牢な 4~ 20mA 信号が組み込まれ、運用コストの削減とプラントの可用性の向上に役立ちます 。以下のような利点があります: 1/4 回転バルブ、1/4 回転バルブ表示 、空気圧式アクチュエータの表示 、ON/OFF バルブ表示、および ON/OFF バルブ制御 。

仕様

デバイス端子電圧
分: 10.0 | 標準: VDC 24 | 最大: VDC 39 VDC
直線性（1/4 回転）
スパンの1%
ヒステリシス
0.50%
再現性
0.50%
シャフトの回転
分: 20° | 最大: 180° 1800（シャフト回転検出の追加については工場にご相談ください）
動作温度範囲:
分: -40°C | 最大: 80°C
デバイスの抵抗と静電容量
Rx: 27.12k オーム | Cx: 6.11nF @950 Hz
ハイ (H) アラームNE-43 電流
22.3 mA
ロー (L) アラーム NE-43
< 3.5 mA
マルチドロップ電流ドロー
4.0 mA
起動電圧
10.0V

機能

  • HART 通信はプロセス自動化産業のグローバルスタンダードです
  • 計画外の停止を回避
  • プラントの信頼性を向上
  • 保守点検コストの削減
  • 潜在的なデバイスの問題を診断する
  • シンプルで信頼性が高く、使いやすい
  • オープン/クローズ表示用のローカルLED
  • アラートステータス用の 3 番目のLED
  • ローカルコミッショナーと一次変数および障害へのアクセスのためのプッシュボタンインターフェース
