超音波溶着設計（ジョイントデザイン）

ジョイントデザインとは？ 超音波溶着における重要なポイント

超音波プラスチック溶着では、振動エネルギーを効率良く伝達させるため、エネルギーダイレクター（ED）と呼ばれるジョイントデザインが必要になります。

エネルギーダイレクターを設けることで振動エネルギーが集約され、意図した部位を発熱、溶融させる事が出来、安定した溶着結果を得る事が出来ます。

エネルギーダイレクターは溶着事例毎に適切に設計する必要があり、超音波溶着では重要な要素の一つとなります。

ジョイントデザインのガイドライン

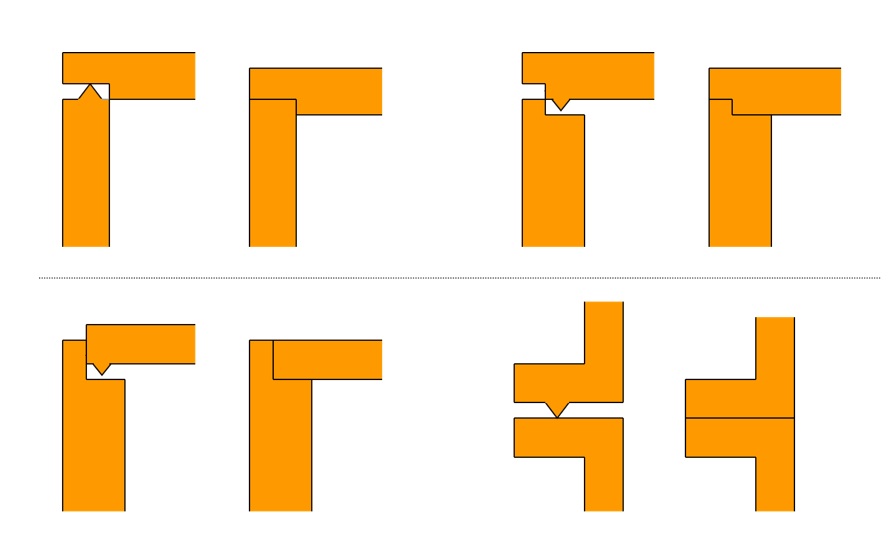

エネルギーダイレクターの代表例

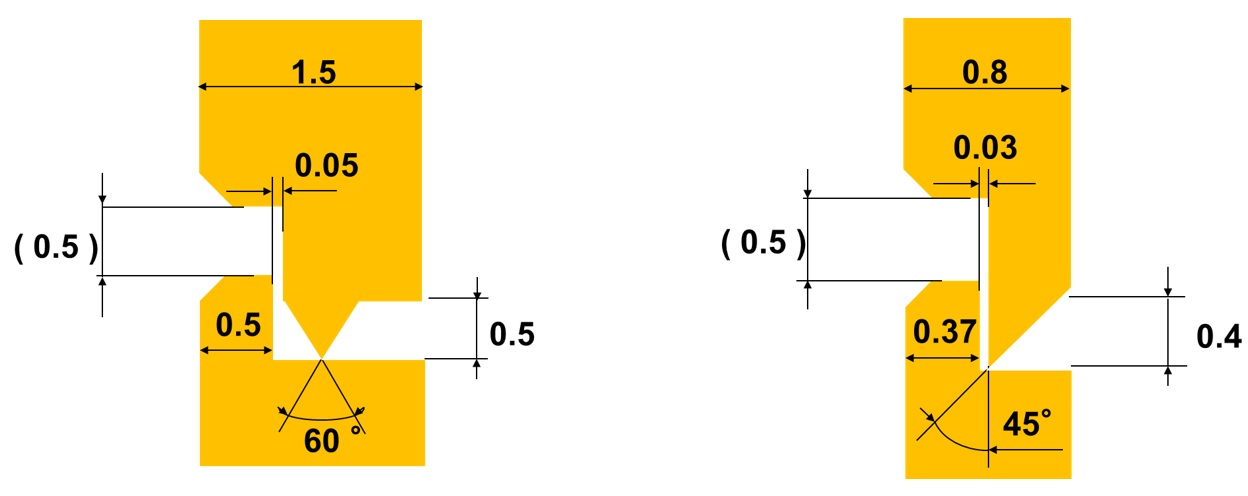

1．バットジョイント

＜特徴＞

最も一般的な形状で金型の設計も容易。

溶着面積、材料に合わせた形状にする事によって幅広く対応。

エネルギーダイレクター付近に壁を設ける事によって溶けバリの流動を防ぎ、パーツの位置決めをする事も可能。

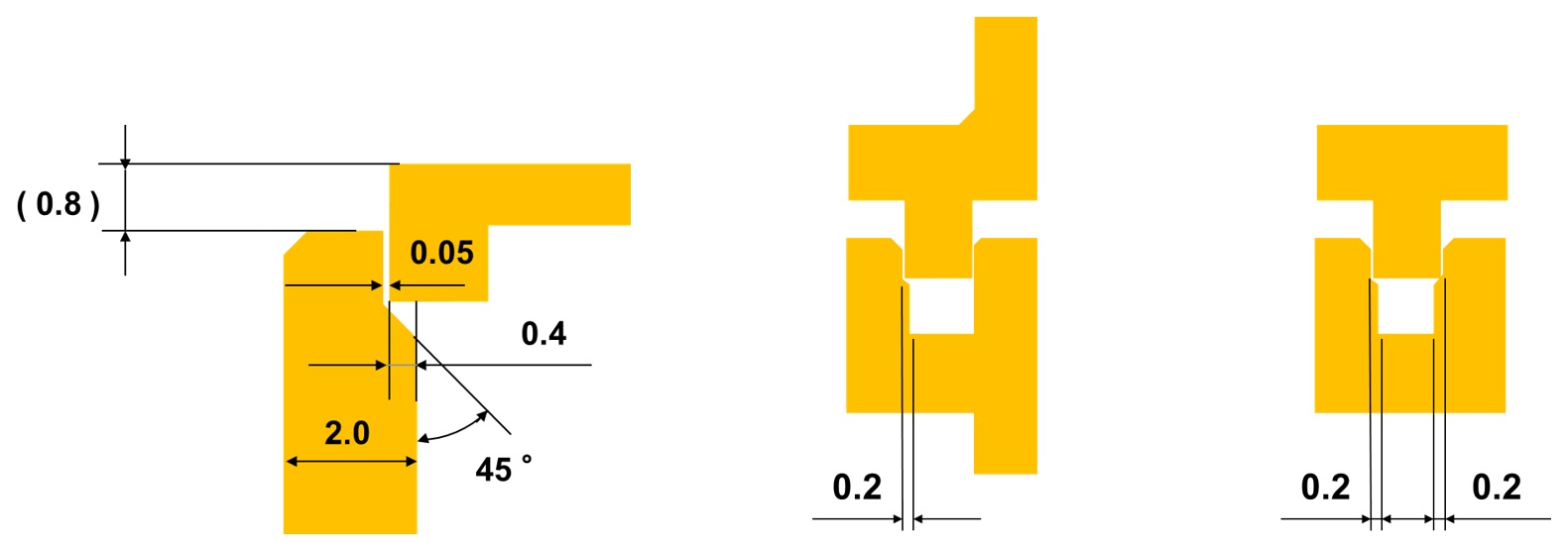

2．シェアジョイント

＜特徴＞

気密、水密性を求める場合に有効。

バットジョイントと比較して高融点、ガラス入りの樹脂でも優位。

溶けバリが外に流動し難い。

＜注意点＞

成形精度が一定以上必要。

パーツの形状に制約がある。

ブランソンでは、多くのアプリケーションに対応してきた豊富な経験に基づき、適切な溶着設計をご提案いたします。
こちらのお問い合わせフォームより、お気軽にご相談ください。
