電磁流量計測
広範囲の多種多様の導電性流体用途に対して、信頼の置ける安定した高精度の測定ができます。
広範囲の多種多様の導電性流体用途に対して、信頼の置ける安定した高精度の測定ができます。
電磁流量計は、磁気式流量計、またはマグメータとしても知られており、障害物となることがく少なく、費用対効果が高く、双方向の高精度の体積流量測定を提供できるため、多くの場合に選択されています。ライナの材質、電極のオプション、およびラインサイズの選択範囲により、多岐にわたるプロセス用途に適応できます。腐食性が強い高ノイズの用途の場合は、最適なパフォーマンスを追求した当社のスラリプラットフォームをご覧ください。 スラリ用マグメータがお客様のニーズを満たすかどうかをご確認ください。

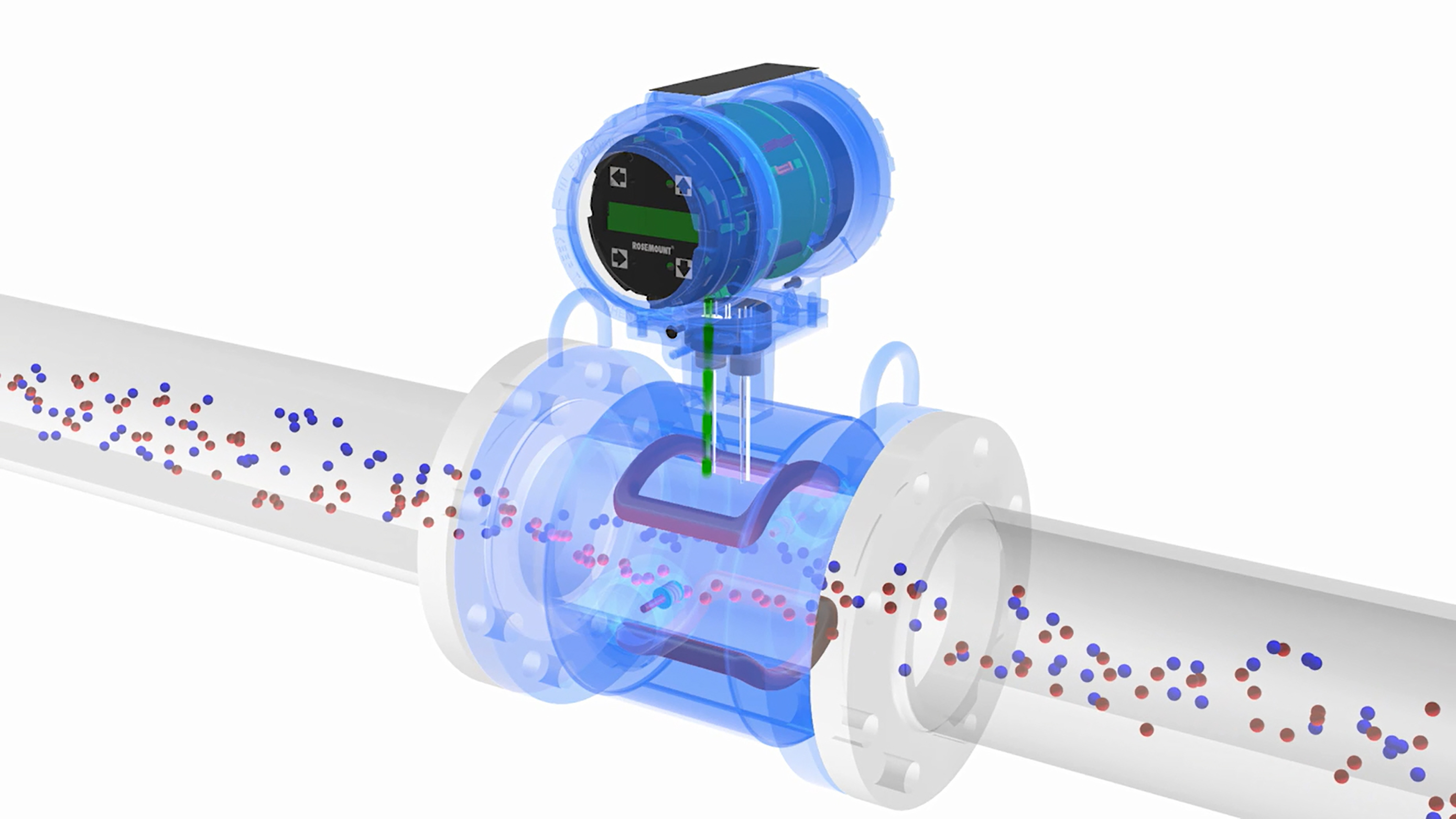

電磁気流量計、また電磁流量計は伝送器とセンサから構成されています。これが一体となってフローを測定します。 電磁流量計のセンサは、インライン配置され、流体が管内を流れるときに生成される誘導電圧を測定します。 伝送器がセンサによって生成された電圧を受け、電圧を流量測定に変換して、その流量測定を制御システムに伝送します。

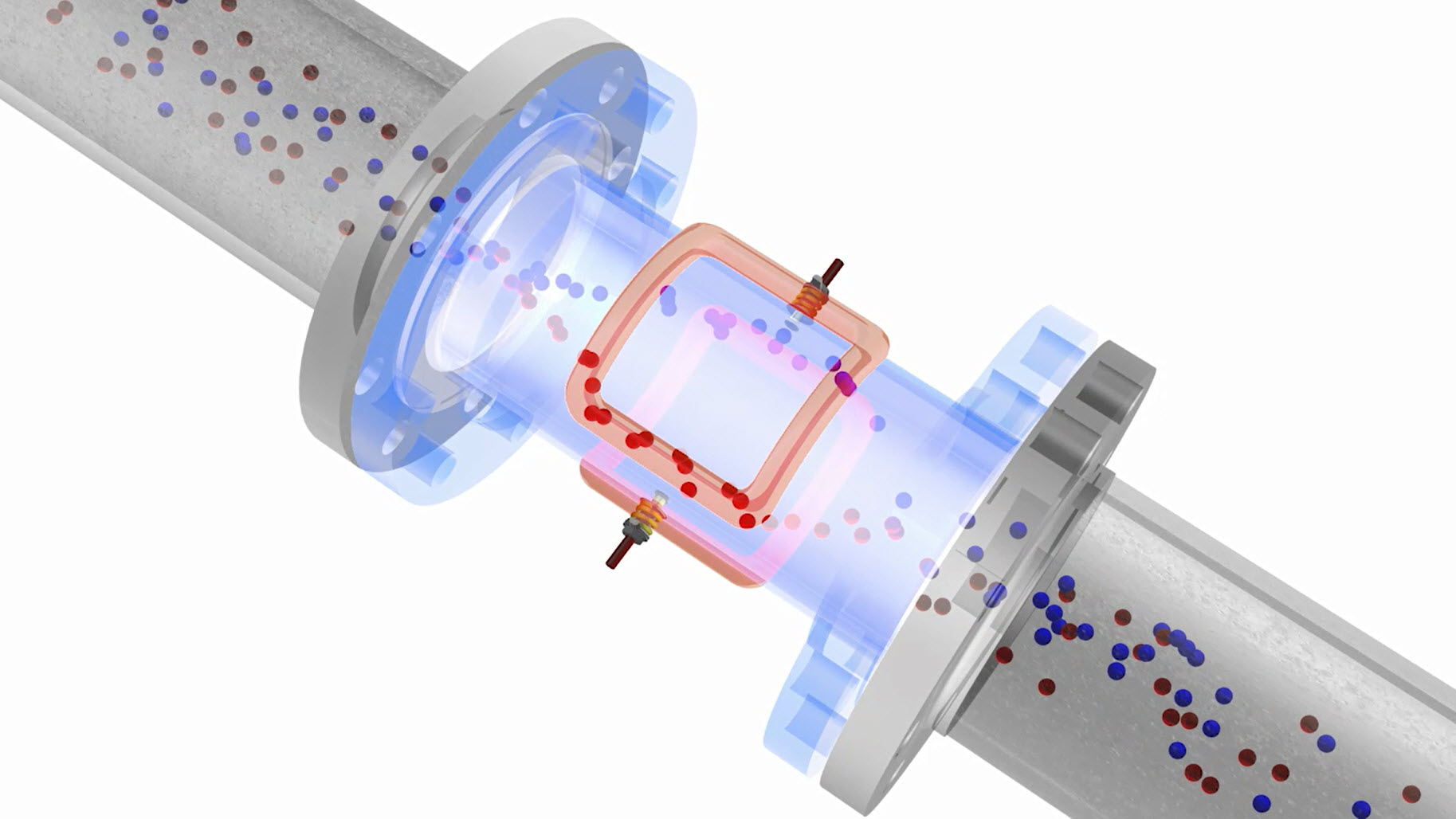

電磁流量計は、流量測定に 1 組のコイルと一対の電極を使用します。 このメーターのコイルは電流を印加した伝送器によって駆動されます。 給電されると、磁場が両コイルの間に形成されます。 管が満杯になり、流体が流れ始めると、磁場の力により負と正に電荷された流体の粒子は、磁場を通り過ぎるときに分離されます。 この分離は、電極とセンサの間に誘起電圧を生じます.

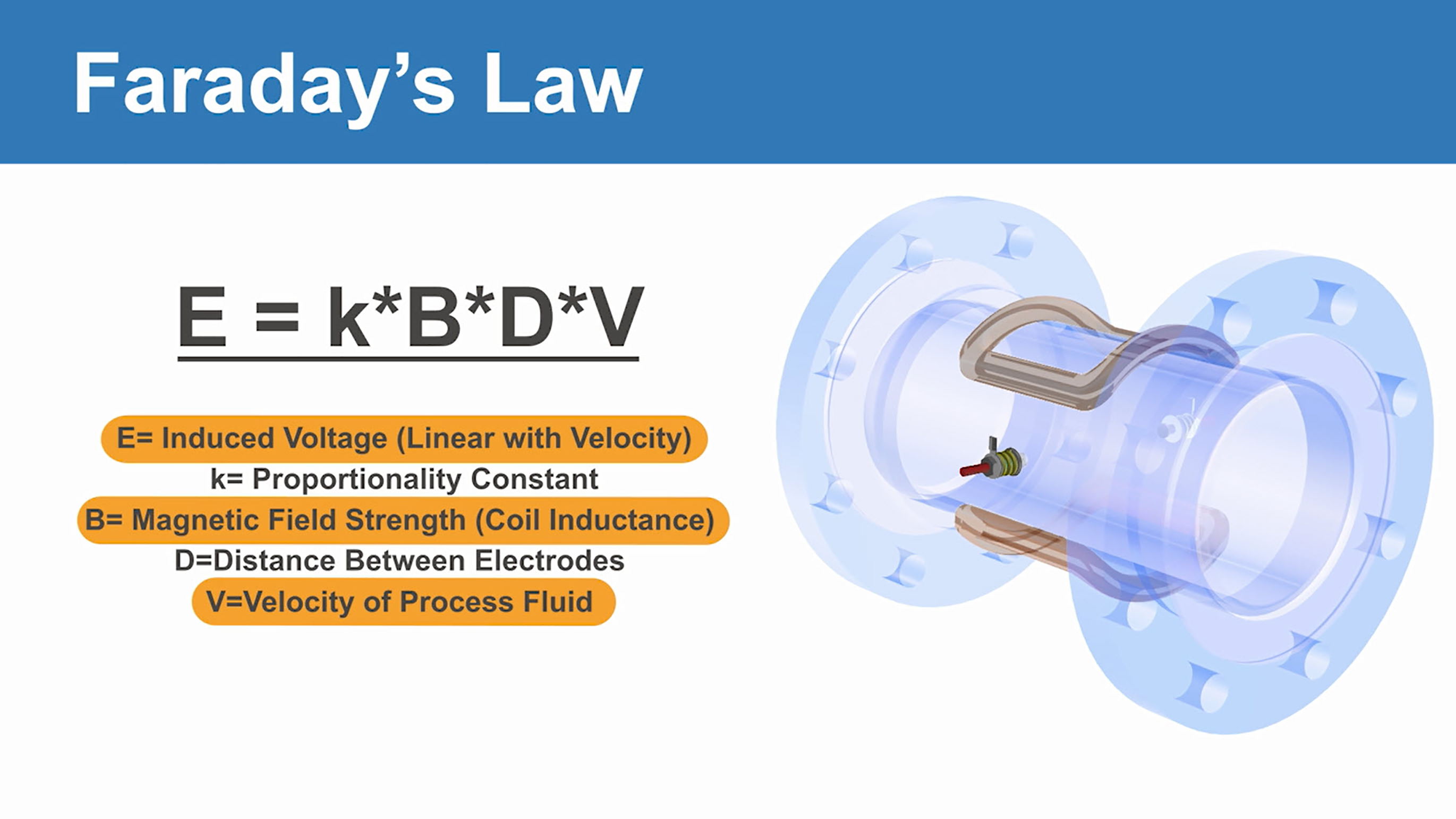

電磁流量計の背後にあるフローの原理はファラデーの法則として知られ、数学的には、E=k*B*D*V のように定義されています。誘導電圧 (E) は、磁場 (B) を移動する流体の速度 (V) に正比例します。 誘導電圧は、電極回路を経て伝送器に運ばれます。 ここで、伝送器はこの電圧を定量化可能なフロー速度に変換します。 流体の体積流量は、この既知の速度を管の面積と一緒に使用して計算されます。
電磁流量計は、パルプ・製紙、金属・鉱業、上水道・排水、食料・飲料、化学・石油化学、および石油・ガスを含む業界の範囲を網羅する多様な用途に適しています。 電磁流量計のデザインでは管内に突出部や障害物が残されることがないため、清浄、サニタリ液体からスラリーまで、加えて、高い腐食性または摩耗性の流体の一連の用途にも対応することができます。
