量子カスケードレーザーアナライザについて
近赤外線と中赤外線の波長域で、ガス分子を即座に高い精度と再現性で検知および分析できます。
近赤外線と中赤外線の波長域で、ガス分子を即座に高い精度と再現性で検知および分析できます。
QCL 技術は、波長可変半導体レーザー吸収分光学（TDLAS）と呼ばれる原理に基づき、波長可変半導体レーザーと分光測定を使用して、気体混合物の中の種組成の濃度を測定します。常磁性検知器（PMD）や化学発光式などの他の測定技術と比較して、TDLAS の特徴は、多元素検出能力、広いダイナミックレンジ付きの高精度、低いメンテナンス要件、長期ライフサイクルです。
レーザーを分光測定用光源として使用することにより、高解像度分光測定（HRS）が可能になり、QCLの採用により、電磁スペクトルの一部をなす有効な中赤外線（MIR）の利用が可能になります。

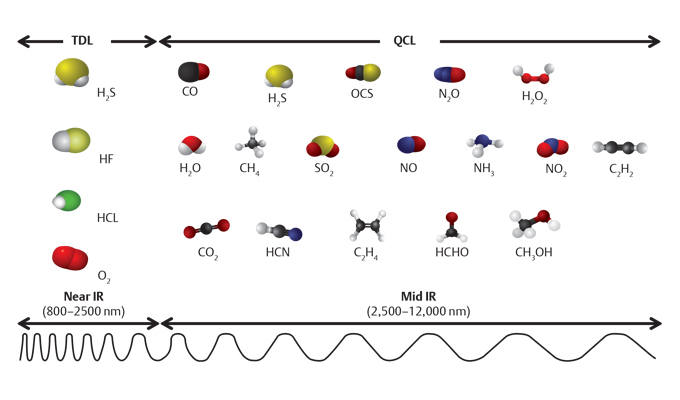

Emerson の量子カスケードレーザー（QCL）技術は、一連の分子を中赤外域の波長範囲で検出、識別する高速、高解像度の分光測定を提供します。波長可変半導体レーザー（TDL）分光計と共に、この機器は適用可能な詳細情報の範囲を広げ、分光測定用光の近赤外線と中赤外線の波長域の両方を監視することができます。

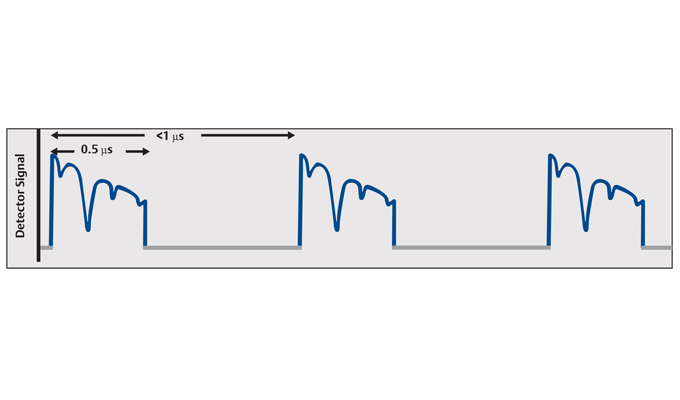

分析装置に電源が投入されると、温度上昇するに伴って QCL が熱くなり、レーザーの波長が増加し始めます。次に、装置を元の温度まで冷却する前に、QCL は波長の周波数をスイープして、関連のある各コンポーネントを検出します。この特許取得のレーザーチャーププロセスは、1 マイクロ秒の下で行われ、数千に及ぶスペクトルが各秒ごとの記録が可能になります。
QCL アナライザは、最高 6 台までの高解像度レーザーモジュールを備えるように構成して、最大 12 のコンポーネントを同時に測定できるようにすることができます。

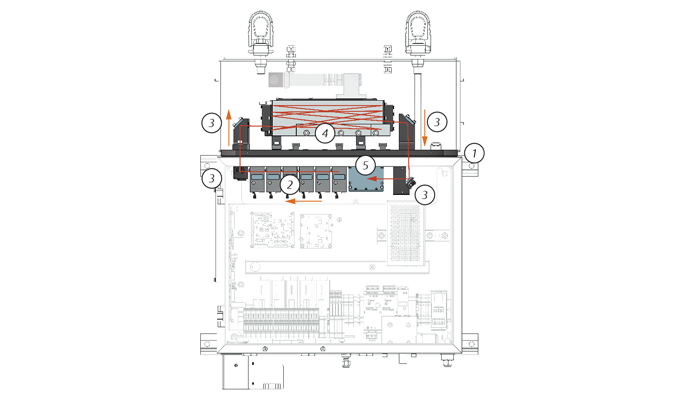

1. 光学ベンチベースプレート – 優れた剛性、
連続、高精度測定用です。振動と温度変化の影響を受けません。
2.スマートレーザーモジュール – 独自のシーケンストレーザーチャープ、高速、マルチコンポーネント測定向け。
3. 光学経路ミラー – 直接光源、ベースプレートへ剛性連結、正しいアライメント確保のため。
4. フローセル - 光学経路長延長のためのデザイン。低濃度成分（検体）の解像度を高めるため。
5. 検出装置 - 放出光の超高速検出。
QCL と TDL テクノロジーを 1 つのアナライザに組み込みました。プロセスガス分析向けに比類のない計測性能と精度が提供されます。この狭いライン幅によって、識別したコンポーネントの個々のピーク値のスキャンが、最小の干渉とフィルタ処置、基準セル、または計量化学の操作なしで可能になります。

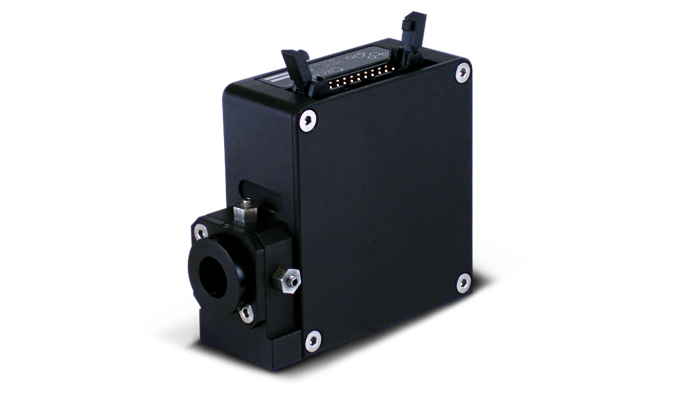

QCL の主な利点の 1 つはレーザーモジュールです。頑丈、コンパクトにパッケージ化されているレーザーモジュールは、必要に応じて取り出して、使用または交換することができます。アナライザの光学ベンチにしっかり取り付けられる各モジュールは最高 2 つのコンポーネントを同時に検出するように事前に構成されており、現場でのアライメントは必要ありません。
量子カスケードレーザーアナライザを使用して、水素と窒素不純物の比類のない感度とリアルタイム測定性能を実現します。
有害なアンモニア塩の生成または塩化アンモニウムまたはアンモニアガスの排出を防止します。
量子カスケードレーザーアナライザを使用してリアルタイムで連続的に排出量を監視して、ガス測定作業を詳細に把握し（高度な診断を）可能にすることができます。
エチレンプロセスの完全性を保証するために、アセチレン、CO、CO2、水分などの汚染物質の混在を監視します。
ガスプロセスにおける天然ガスの不純物を継続的に監視して検出し、高い品質基準とコンプライアンスを確保します。
