コントロールバルブの振動

有害な振動に耐えることができる Fisher コントロールバルブおよび機器を使用してメンテナンスコストを削減します。

C010 - Vibration testing Fisher valve actuator - W9968

コントロールバルブの振動について

振動が大きいと、バルブの制御に障害が生じます。振動中および振動後に部品の疲労や破損、部品の過度の磨耗、アクセサリの損傷、性能の低下を招く可能性があります。コントロールバルブから振動が発生する場合は通常、空力騒音またはキャビテーションに関連しています。一方、制御弁周辺の振動は、ポンプやコンプレッサーなど、さまざまな原因から発生する可能性があります。激しい振動が観察された場合、発生源を特定しそれに対処するための迅速な行動が重要です。

詳細を読む...
クリックして続きを読む コントロールバルブの振動について

コントロールバルブ振動の原理

損傷の可能性

プラントでは、振動は制御バルブ内だけでなく、上流および下流の配管や機器からも発生する可能性があります。コントロールバルブの設置で発生する振動は、部品や機器を損傷する可能性があります。

少なくとも、騒音が、発生するため振動は厄介です。最悪の場合、振動によってコントロールバルブがプロセスを制御できなくなる可能性があります。

コントロールバルブ本体は大きな差圧により振動が起こりやすく、それを防ぐデザインの選択には注意が必要です。ケージに対して振動するプラグは、高い摩擦と制御バルブアセンブリの性能低下を引き起こす可能性があります。

ポジショナとコントロールバルブのステムにと物理的なリンクがあると、故障の原因となります。激しい振動には、頑丈な取り付け、頑丈な内部機構、またはリモート設置等で設計されたポジショナが必要になることがあります。

振動問題の解決

Fisher のコントロールバルブおよび計器は、設計上、振動の堅牢性を向上させるために強化されています。

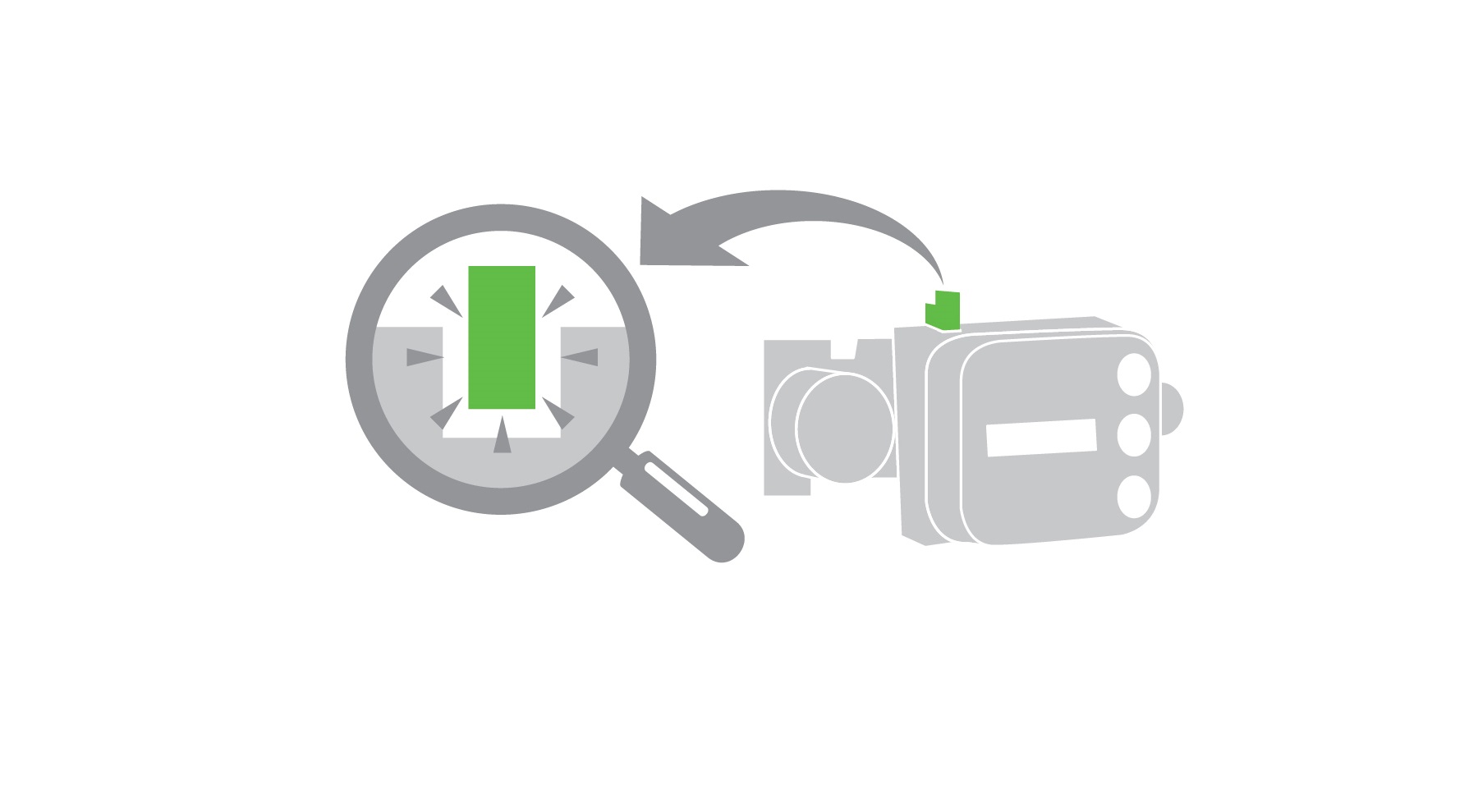

  • リンケージのない非接触位置フィードバックによる計装では摩耗点が排除されます。Fisher FIELDVUE DVC6200 デジタルバルブコントローラはマグネットアレイとホール効果センサーを使用しているため、過酷な、またはノンストップのサイクリング環境では摺動部品が振動することはありません(図を参照)。
  • 一体型の取り付けによりブラケットと外部チューブが不要になります。Fisher 667 サイズ 30i から 76i までのアクチュエータに内蔵された通気路は、振動の影響を受けやすい外部のチューブや継手の必要性を排除します。

エマソンでの試験

業界標準を満たし、顧客の要求を満たすために、Fisher 製品が振動する環境に耐える能力を測定します。

実施された振動試験の種類:

  1. 共鳴同定と疲労評価は日常的に試験されています。
  2. 高周波、低加速度での一般的なパイプライン振動試験は、一般的にパイプラインに見られる振動用のデジタルバルブコントローラ、バルブポジショナ、およびバルブアクチュエータ用です。関連規格: ANSI/ISA-75.13、IEC 60068-2-6、IEC 60068-2-27、 および IEC 60068-2-64。
  3. 低周波、高加速度の地震(地震)試験は、主に原子力発電所のためのものです。試験は、IEEE 344、IEEE 382、および IEEE 323 規格に準拠して実行できます。
  4. エマソン製品のカスタム振動試験はエマソンの営業所を通してご依頼いただけます。
