セグメント型ボールバルブ

分割されたシャフトは中央部の流路を拡張することを可能にします。ドライブシャフトがセグメント型ボールの一方に接続され、フォロワシャフトが反対側に接続されています。ドライブシャフトが回転すると、ボールも回転してVノッチを通る流路を露出させます。Vノッチ型は、低開度では小さな流路面積であり、全開では大きな面積となるため、広い流量レンジを可能にします。

セグメント型ボールバルブには、フランジレスまたはフランジ型の2種類の取合いがあります。

特定のアプリケーションにも満足できるよう、様々なメタルおよびソフトシールが利用可能です。

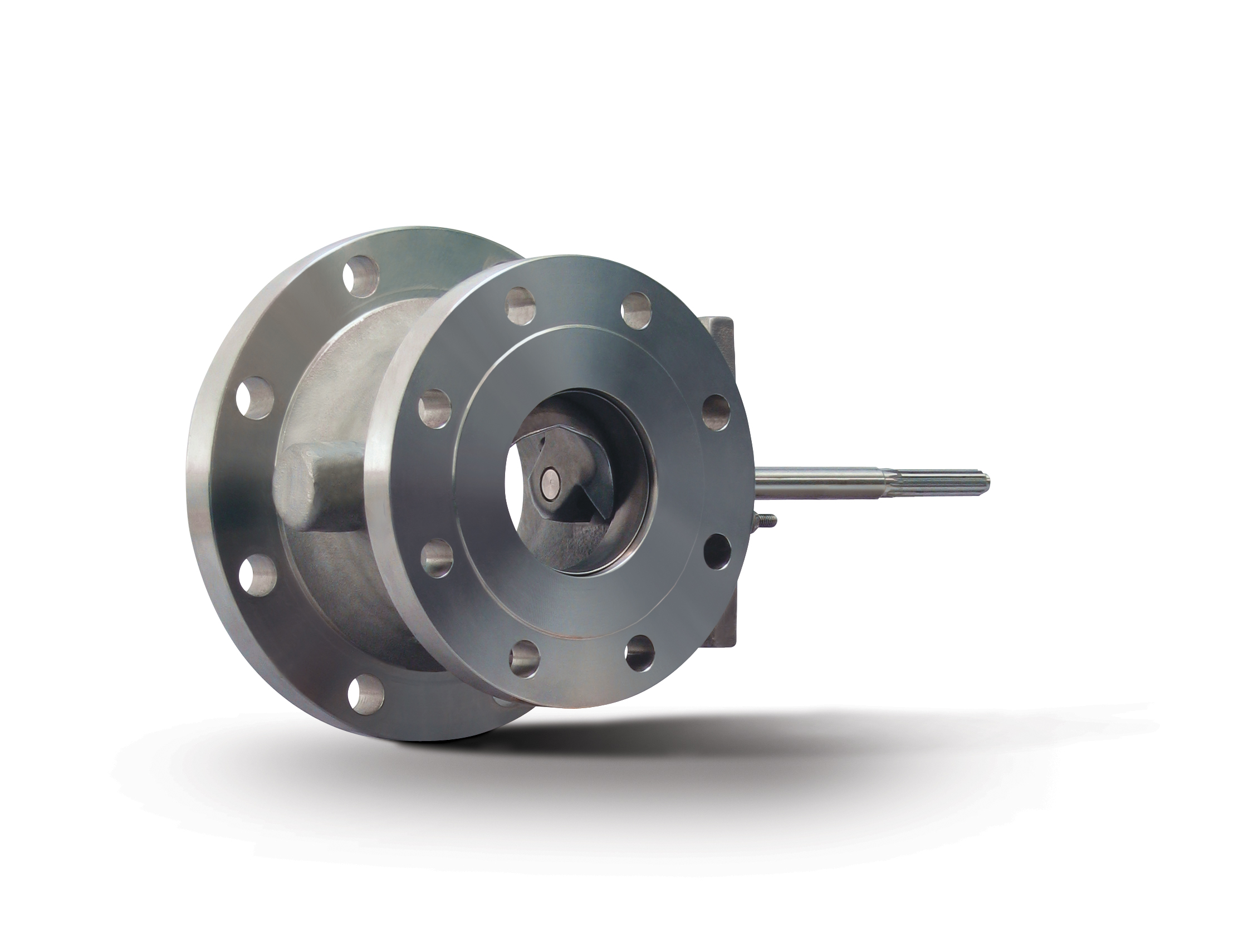

Vノッチボールバルブの出口側が拡張された製品は下流側配管が拡張されている場合に対応します。その出口側フランジは入口側よりもワンサイズの直径が大きく、中程度の密度ののファイバースラリーを制御するために設計されています。

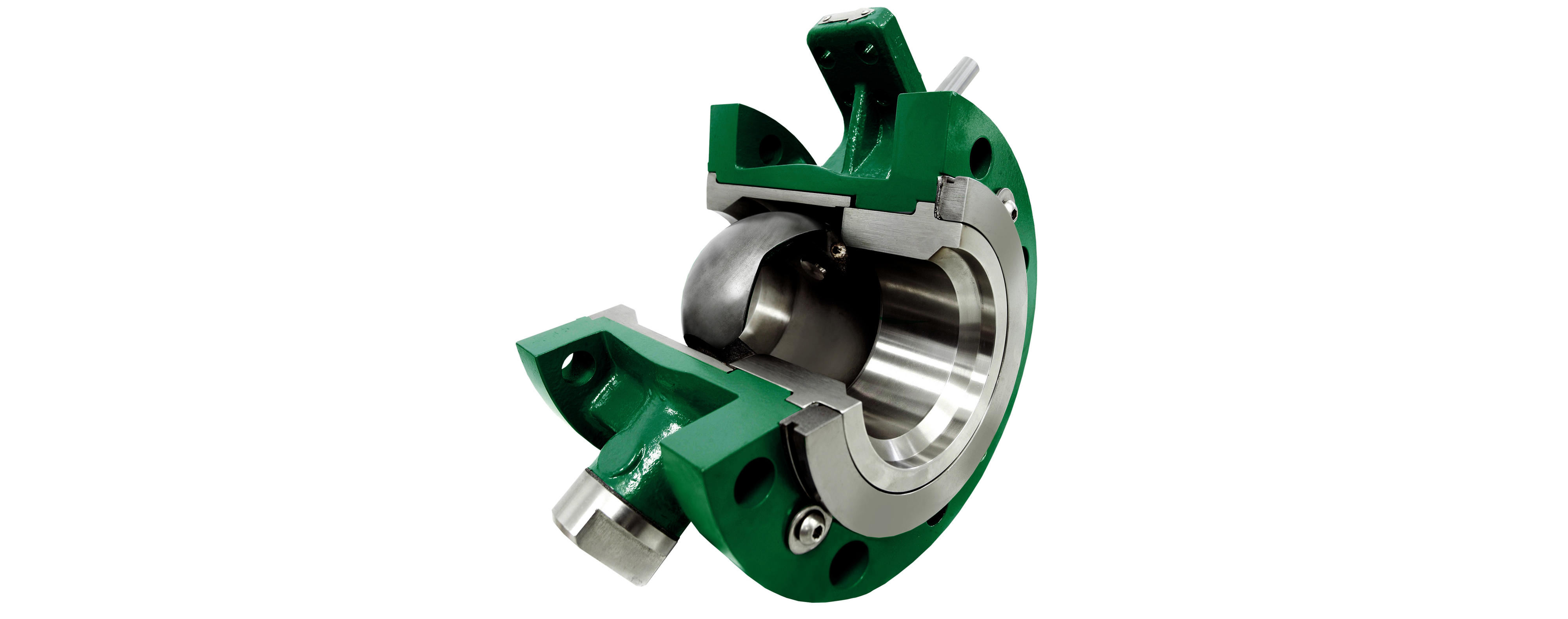

このスラリーバージョンのVノッチボールバルブには、ボディを腐食摩耗から保護する耐腐食性のトリム構成品が含まれています。ボディライナー、Vノッチボール、フローリングはすべて高クロム鋼で構成されているため、腐食性の流体から保護されてします。セラミック製のフローリングインサートは、特に積極的なスラリーサービスにご利用いただけます。
