大気開放弁ソリューション
騒音を消音にし、スカイベントシステムのタイトなシャットオフ機能を維持します。
騒音を消音にし、スカイベントシステムのタイトなシャットオフ機能を維持します。
発電所の大気開放システム内の制御バルブは、タービンの周囲の蒸気を大気にバイパスして、ユニットの温度が急上昇しすぎないようにします。大気開放弁は、ダンプ中は静かに作動し、通常運転時には遮断を行うことで貴重な蒸気漏れを防止するため、運転効率にとって極めて重要です。ベンダーが直面している課題は次のとおりです。
高温環境や配管の振動によってポジショナが損傷した結果、大気開放弁が故障することがよくあります。これまで大気開放弁で使用されてきたポジショナには、機械的リンク機構の摩耗と破損によって精度が狂ったり故障したりする傾向もあります。こうした故障は、計画外のダウンタイムや生産ロスにつながる可能性があります。

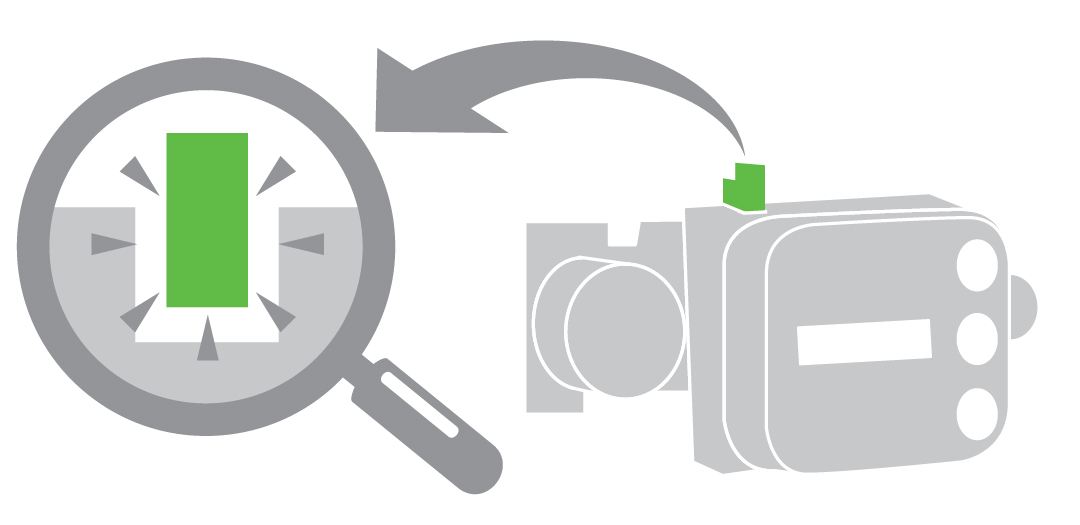

リンク機構のない非接触型 Fisher FIELDVUE デジタル・バルブ・コントローラは、Fisher 制御バルブと連動して大気開放弁の性能と信頼性を向上させます。摩耗、緩み、腐食、振動するリンク機構がないため、FIELDVUE デジタル・バルブ・コントローラは過酷な環境にも対応できます。周囲温度の高い環境や配管の振動には、リモート・マウント・オプションが適しています。
通常の動作条件では、ほとんどの場合、大気開放弁は閉じたままになります。このバルブは、通常動作中に気密遮断を行い、貴重な蒸気やプロセス流体の漏れを防ぐ必要があります。ほとんどのバルブベンダーにとって、エラストマーシールが耐えきれない急激な圧力降下および高温条件で運転できるように、長期持続性がある優れたシーリング技術を設計することが課題です。

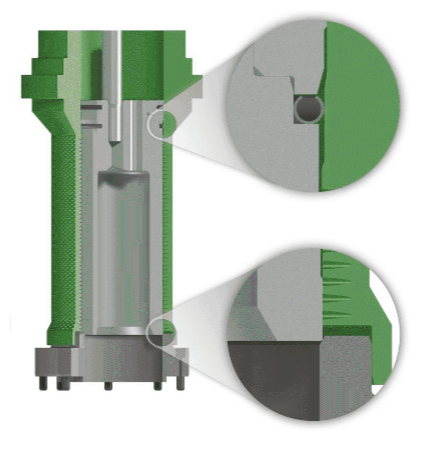

Fisher ボアシールはバルブプラグ外周に配置され、金属製の C 字型リングを採用しております。バルブプラグがシートリングと接触してバルブを閉じると、ボアシールはケージ壁に対して圧縮され、プラグとケージ壁の間を流れる二次漏れを遮断します。
大気開放弁は、通常動作中は閉位置になります。しかし、始動中、蒸気ベントバルブはタービンの周りの蒸気をバイパスして、ユニットの温度が急上昇しすぎないようにします。最初にプラントを始動するときに蒸気ベントバルブ全体で大きな差圧が発生すると、高レベルの騒音を引き起こすため、騒音レベルを下げる必要があります。空力音圧により振動が発生した結果、機器が損傷し、運転寿命が短くなる可能性があります。

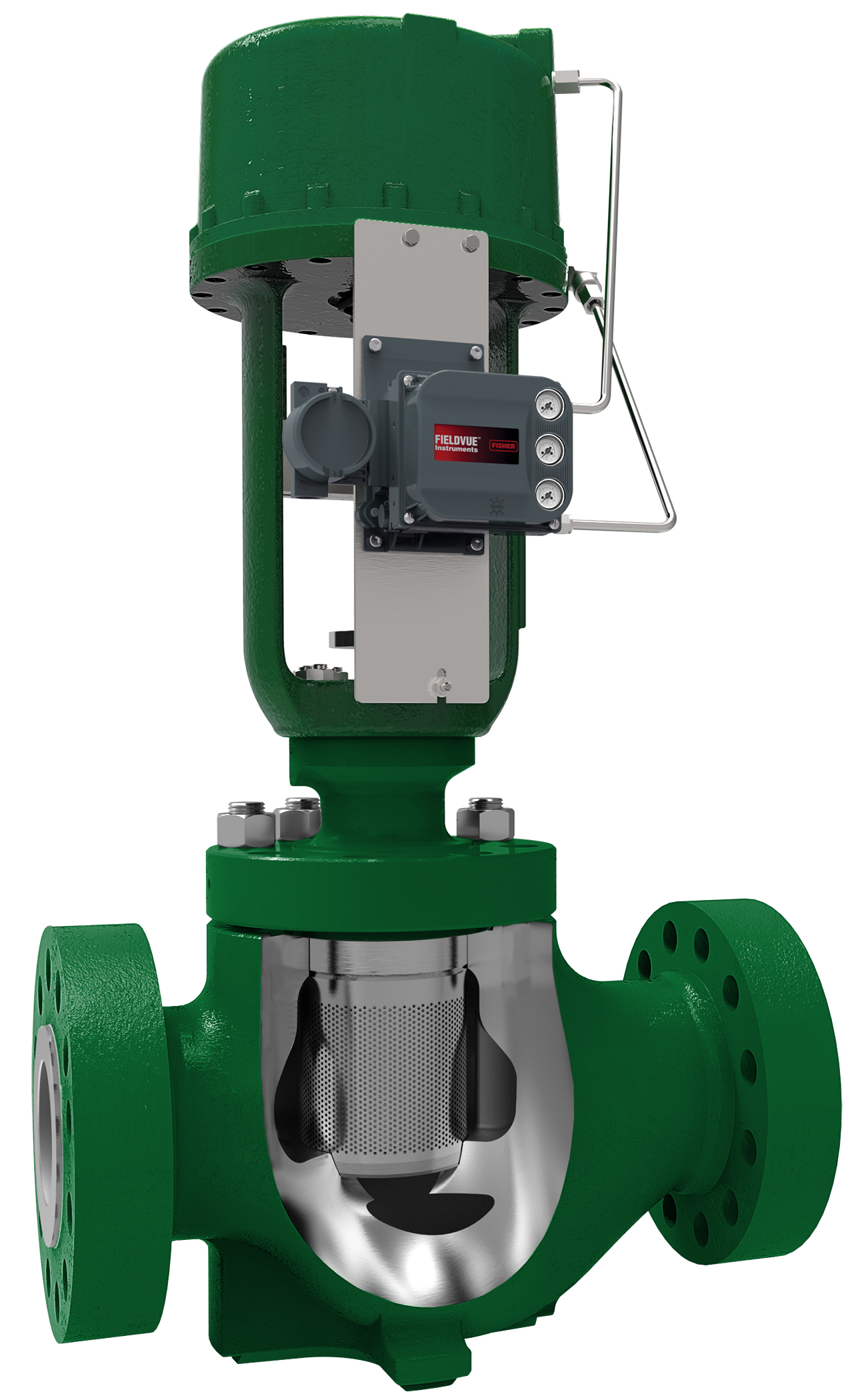

Fisher バルブトリムは、バルブとディフューザまたはサイレンサを通過する流量の圧力を独自に制御することで騒音減衰を実現します。Fisher Whisper Trim III ケージは、最大 30 dBA の騒音低減を達成します。
