ケミカルバタフライバルブ
化学工場が生産性 、安全性 、サステナビリティの目標を達成するのに役立つ高性能バタフライバルブ
化学工場が生産性 、安全性 、サステナビリティの目標を達成するのに役立つ高性能バタフライバルブ
化学工場では、従業員の安全な作業環境を確保し、漏洩排出物を削減し、工場の生産性を最大化するためにバルブに依存しています。最新の NAMUR NE 167 規格に合わせて設計されたバルブを取り付けることで、工場の性能をより高いレベルに引き上げることができます。しかし、すべての高性能バタフライバルブがその効果を発揮できるわけではありません。
バルブの閉止機能が不十分な場合、特に管末取り付けでは従業員が危険にさらされ、貴重な製品の損失や予期せぬ操業停止の可能性があります。流体の漏洩により安全上重大な問題が発生する化学プロセスでは、リスクが高まります。
最新の規格に準拠していないバルブは、生産効率を低下させます。設計上の妥協、特別なメンテナンスとオペレーターのトレーニング、および追加の高価なスペア部品の在庫が必要になります。

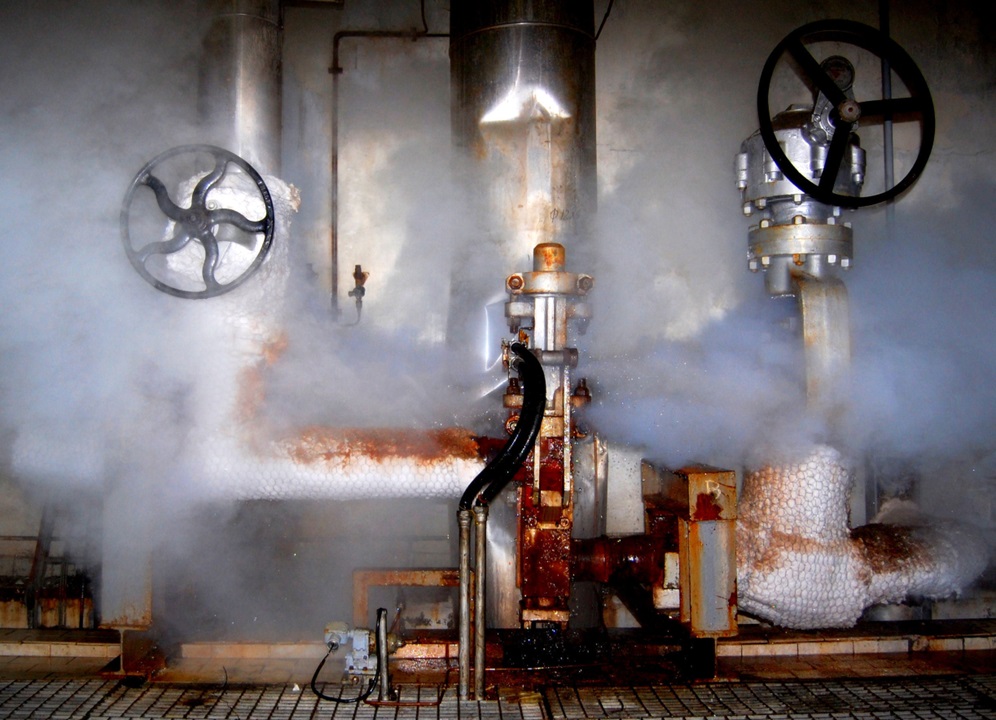

プラントにおける漏洩排出の原因の60%がバルブからの漏洩排出で、そのほとんどがステムとボンネット、フランジ等の接合部からの漏れです。最も厳格な規制を満たす最新の技術がなければ、施設はコンプライアンス違反や多額の罰金を科せられるリスクがあります。
プロセスプラントの作業員が負う怪我の大部分は、改良保全活動中に発生しています 。閉止性能が悪く、定期的なパッキン調整を必要とするような質の低いバルブは、作業員を危険にさらすことになります。
化学プロセスを設計およびアップグレードするときは、これらの機能を指定してください。
ISO 5211 に準拠した一体型鋳造取付けパッドにより、アクチュエータの直接取り付けが可能で、ブラケットが不要です。
スタブシャフトの設計により、より高い流量係数（Kv）とより広範囲の制御が可能になります。
ラグ型弁は、管末取付で両流方向対応可能です。
ラグ型弁は、管末取付で両流方向対応可能です。
NAMUR NE 167 規格、ISO、EN、PED、CE など、最新のバルブ設計仕様の準拠や認証の取得を標準としています。
最も厳格な試験基準である ISO 15848-1 BH C03 で実証済みの性能
真の干渉シール設計は、密封性を高めるために配管圧力頼りになることはありません。
ダブルオフセット設計によって摩耗を最小限に抑え、正確なディスクアラインメントによって長寿命と密封性を保証します。

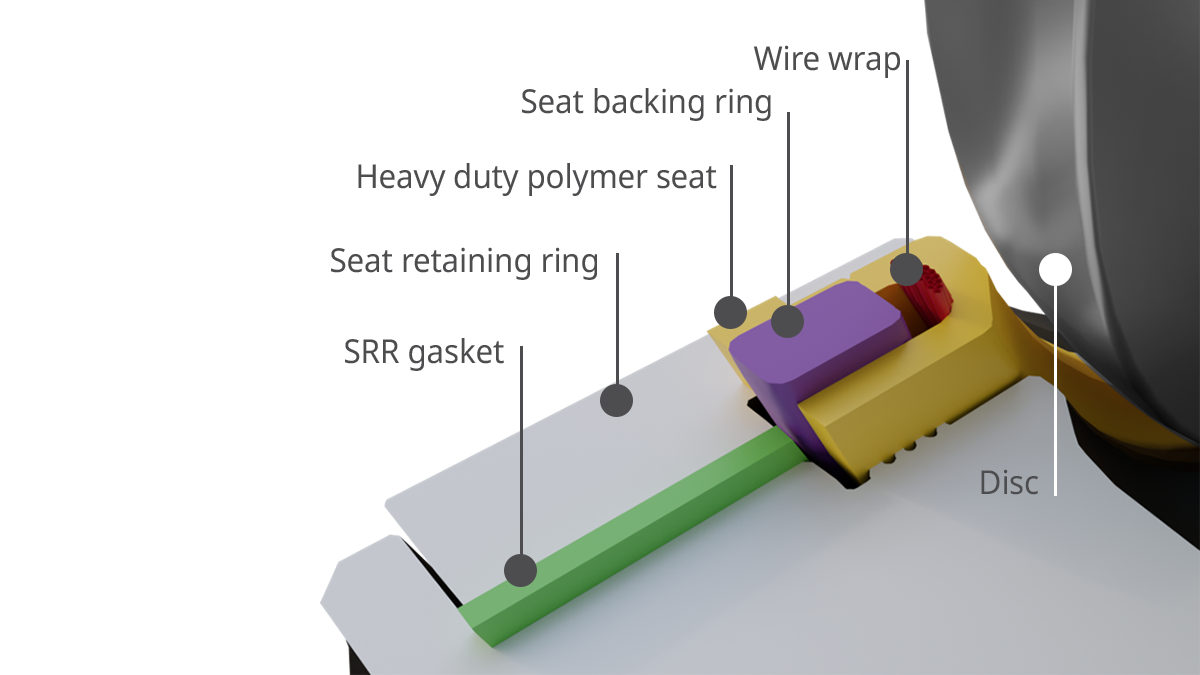

ライン圧力に依存せず、EN 12266 に準拠した漏れゼロを実現する、実績のある K-LOK シート設計を採用。この設計により、ほぼすべての空隙が排除され、流体のが蓄積が排除されます。これによりバルブは、超低圧の環境や微粒子を含む難度の高いサービスでも、変わらず優れた密封性を発揮することができます。

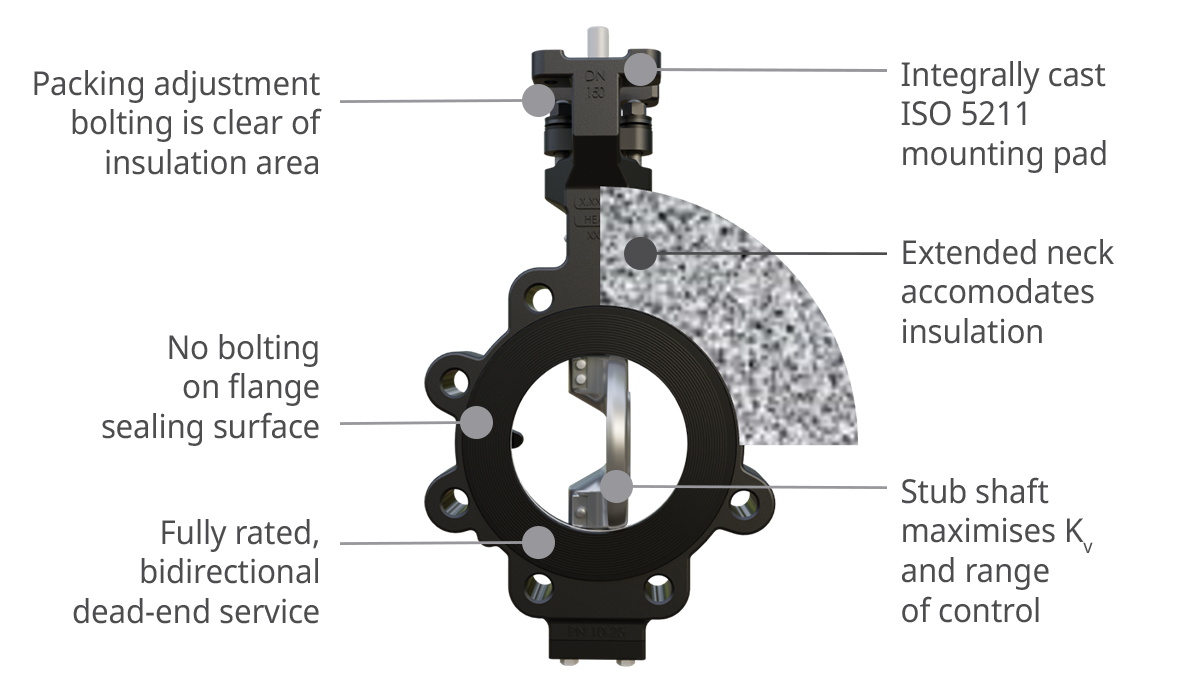

化学施設に合わせて設計されたソリューションで 、バルブ設備を簡素化します 。ラグ型バルブは、EN 12569 に準拠した切目のないフランジシール面を備えており、両流れ対応で管末取り付けが可能です。このバルブは、NAMUR NE 167 規格、ISO、EN 仕様、PED、CE 認証に標準で準拠しています。
最も厳しい規制を満たす為に設計された機能を備えたこの最新のバルブ設計により、排出ガス規制の遵守を常に一歩先んじることができます。考えられるすべての漏れに対処されており、特にライブロード PTFE パッキングが標準装備されているステム シール システムが特徴です。このバルブは、ISO 15848-1 BH C03 の認証を受けています 。

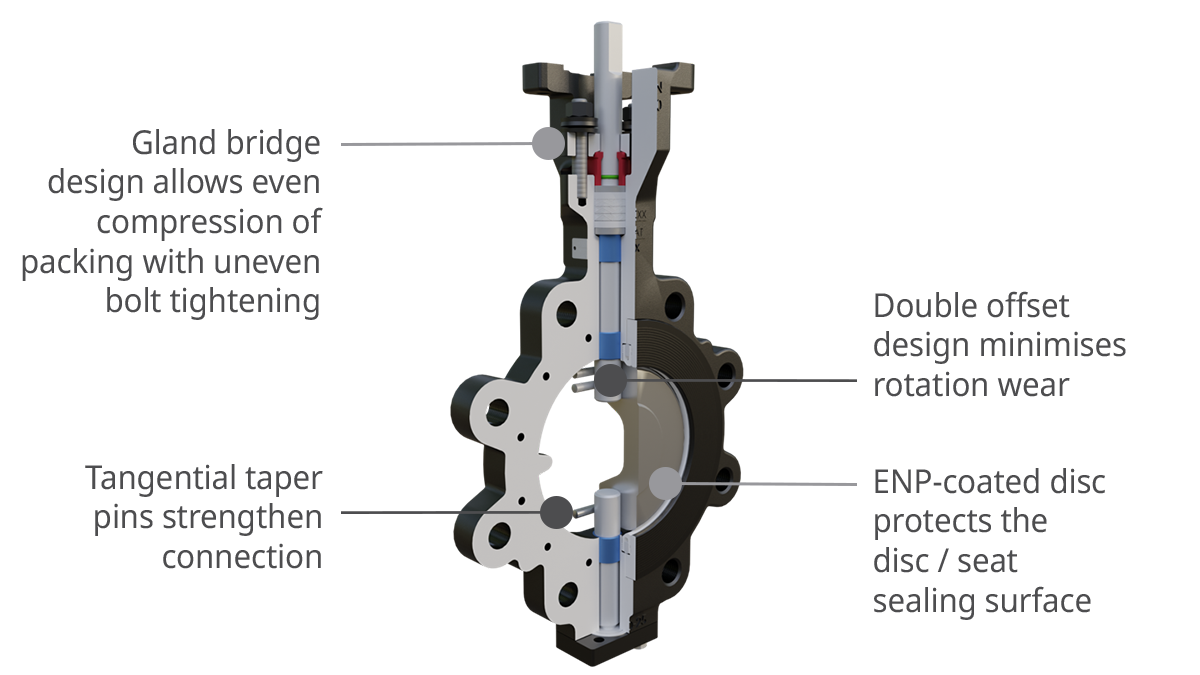

長いサイクル寿命にわたって摩耗を最小限に抑え、パッキンの定期的なメンテナンスを不要にし、駆動トルクが低く、ディスクやシャフトを取り外さずに簡単交換できるシートを備えたバルブにより、コストが削減できます。これらはすべて、メンテナンス費用の削減、作動コストの削減、および耐用年数の延長によるダウンタイムの最小化を意味します。
フォームに詳細を入力してください。バタフライバルブの専門家が新しい Keystone K-LOK シリーズ 38 高性能バタフライバルブについての質問にお答えします 。この技術の導入によって化学施設の安全性とサステナビリティの基準を高める方法をご覧ください。
よくある質問
化学・石油化学業界向けに特別に設計されたバタフライバルブは、作業員の安全を確保し、有害な排出物から環境を保護し、化学プロセスの効率的な運用を保証するために、メーカーが要求する独自の設計基準を満たしています。
NAMUR NE 167 は 2021 年 4 月にリリースされ、化学および石油化学用バルブやその他の機器が遵守すべき共通の技術仕様を規定しています。この推奨事項には新しい技術要件が含まれており、バルブの設計と機能に関する最先端の技術に適合しています。
デッドエンドサービス（管末取付）用バルブは、配管の先端の下流に配管が接続されていない場所、または保守や調整のために下流配管を取り外す必要がある場所に取り付けることができます。最大許容閉止圧力までシールできますので、閉止フランジが不要でメンテナンス作業が簡素化され、作業時間が短縮されます。通常、これらのバルブはラグ型バタフライバルブです。
バルブの切目のないフランジシール面により、隣接する配管フランジとのシールの完全性を損なう突出部（ボルト穴等）が排除されます。 配管フランジと接続するバルブフランジ面を切目のないシール面にすることで、潜在的な漏洩排出物の形で流体の漏れの可能性を最小限に抑えます。
